오토캐드 Extend 모서리 교차하기 않고 연장하는 방법에 대해 알아보겠습니다.
오토캐드 Extend 상태
오토캐드 Extend가 안 되는 경우가 있습니다. 모서리가 연결이 안 되어도 Extend를 이용하여 연장할 수 있었는데 컴퓨터 새로 설치하거나 오토캐드 재설치 시 Extend가 적용이 안 되는 경우도 있습니다.

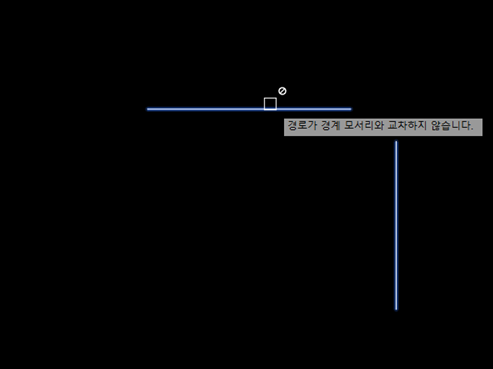

Extend가 안되고 "경로가 경계 모서리와 교차하지 않습니다."라는 문구를 접하게 됩니다.
오토캐드 Extend 해결방법
오토캐드 Extend 해결방법은 "Edgemode" 즉, 시스템 변수를 설정해야 합니다.
Edgemode가 "0"인 경우 연장선 없이 선택한 모서리를 사용합니다.
Edgemode가 "1"인 경우 선택된 객체를 절단하거나 연장선까지 연장하거나 잘라냅니다.
| 값 | 설명 |
| 0 | 연장선 없이 선택한 모서리를 사용합니다. |
| 1 | 선택된 객체를 절단 또는 경계 모서리의 가상 연장선까지 연장거나 잘라냅니다. |
오토캐드 Extend 설정 따라 하기
오토캐드 Extend 설정 따라 하기를 하겠습니다.
1. 명령어에 "Edgemode" 명령어를 타이핑합니다.
2. Extend 변수 값을 확인한다. "0"인 것을 확인할 수 있습니다.
3. Extend 변숫값을 "1"로 변경합니다.
4. 선택된 객체를 절단 또는 경계 모서리의 가상 연장선까지 연장이 됩니다.
